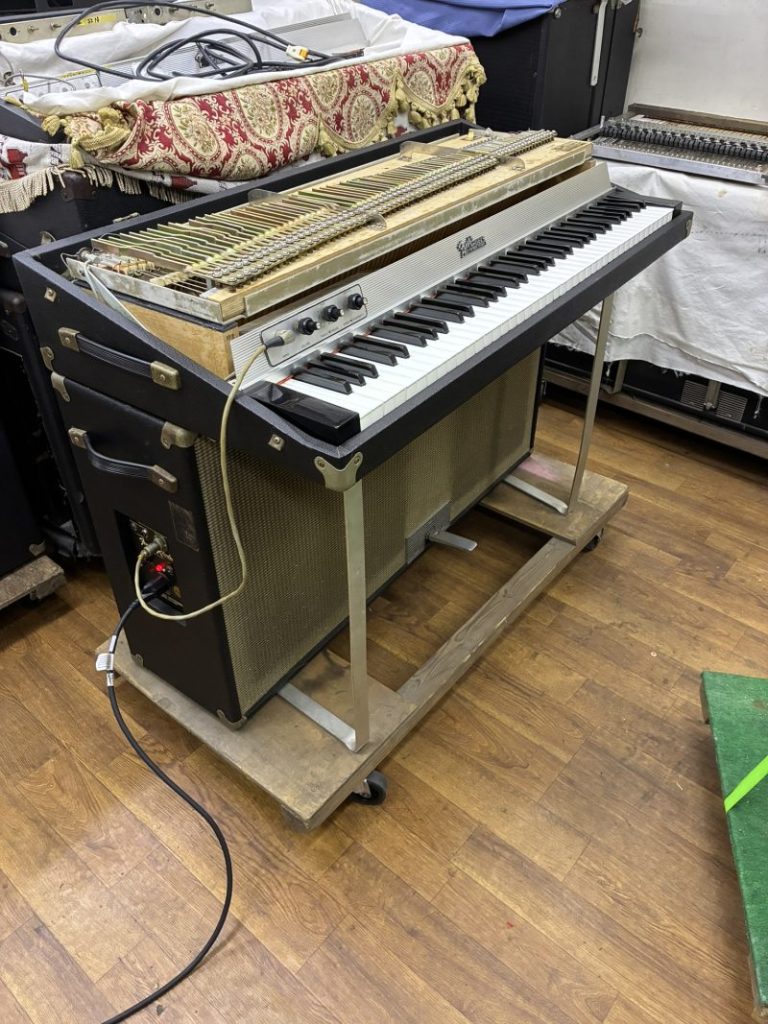

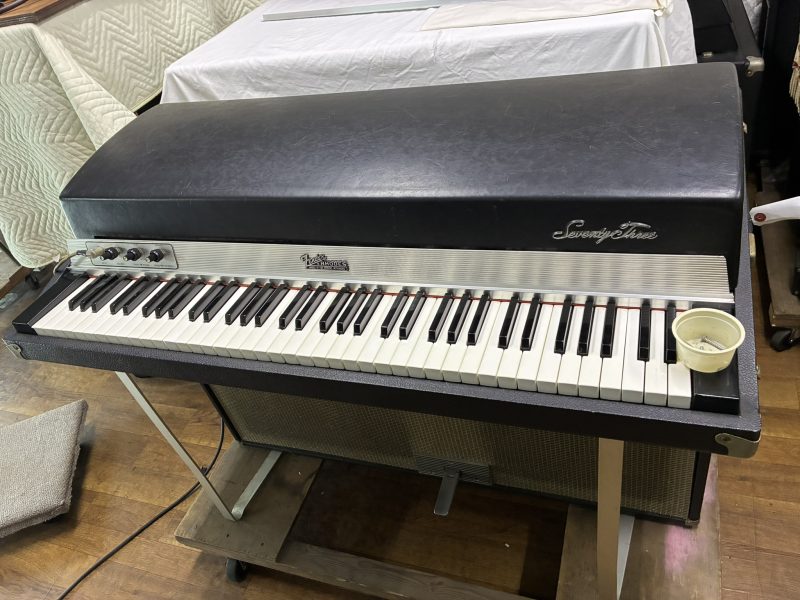

2025.10.18お客様から委託販売でお預かりしたFender Rhodes Suitcase 73ですが、チェックの為スイッチを入れた所煙が出て来ました。

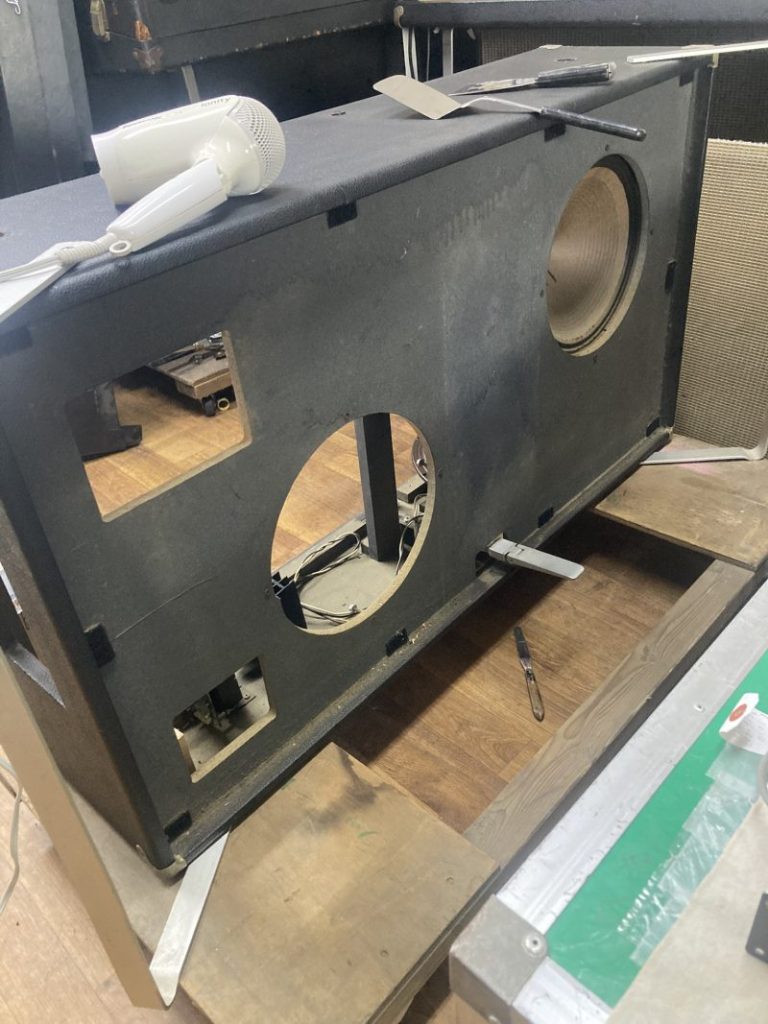

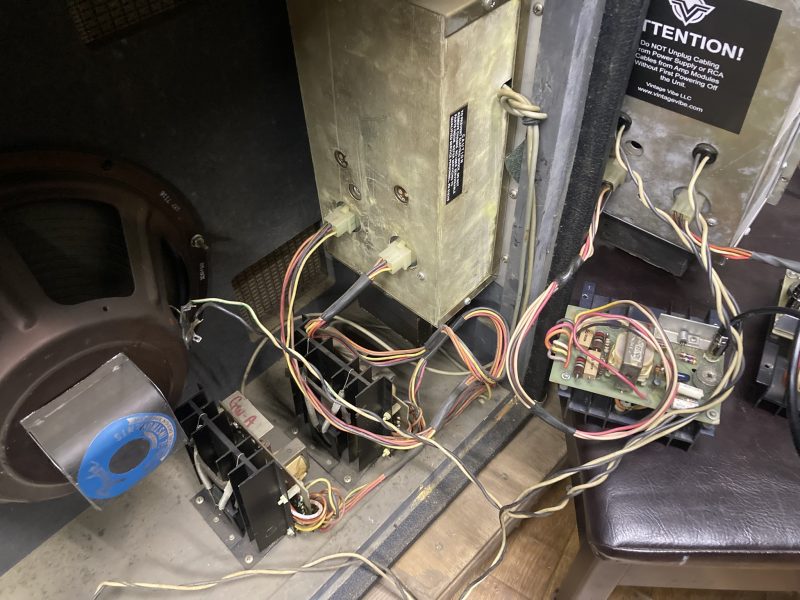

2025.11.08背面のスピーカーパネルを外して内部の確認を行いました。発煙がどこから発生していたのかは目視では分かりませんでしたが、電源を入れたとたんに、かなりのノイズが発生して鍵盤の音は全く出ませんでした。
別のアンプを使ってチェックした所、電源ユニットが故障して、プリアンプも破損してしまったようです。

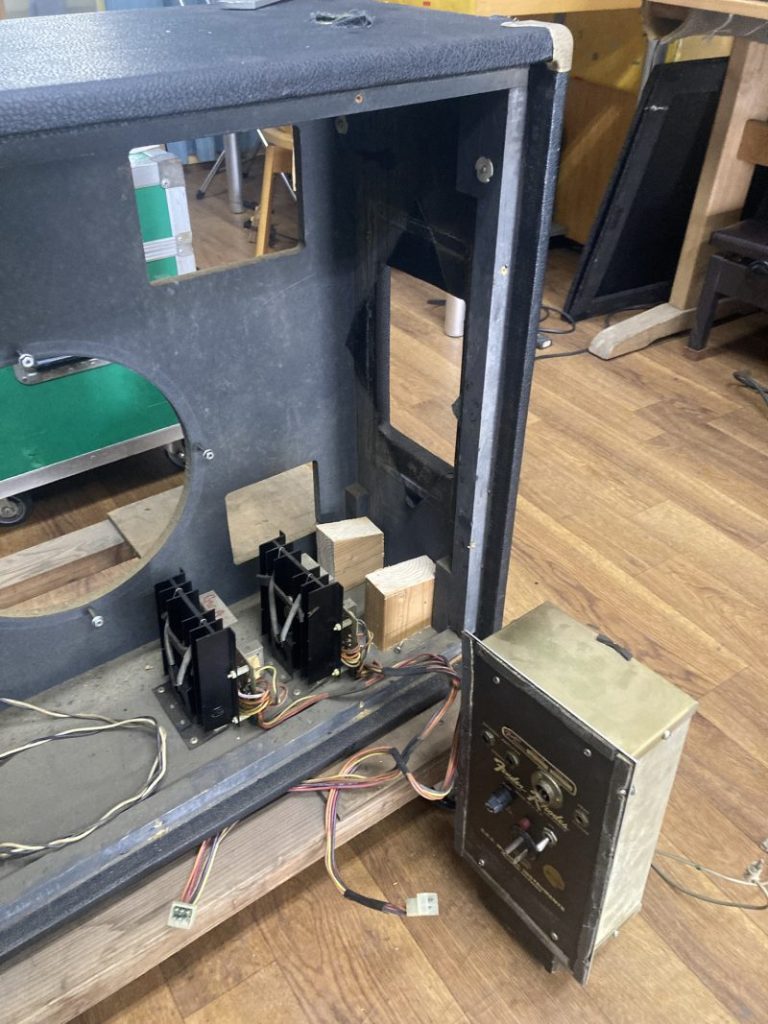

2026.04.25他の修理が忙しくて、中々手を付けられずにいましたが、意を決して本体をばらして、電源ユニットを取り外しました。

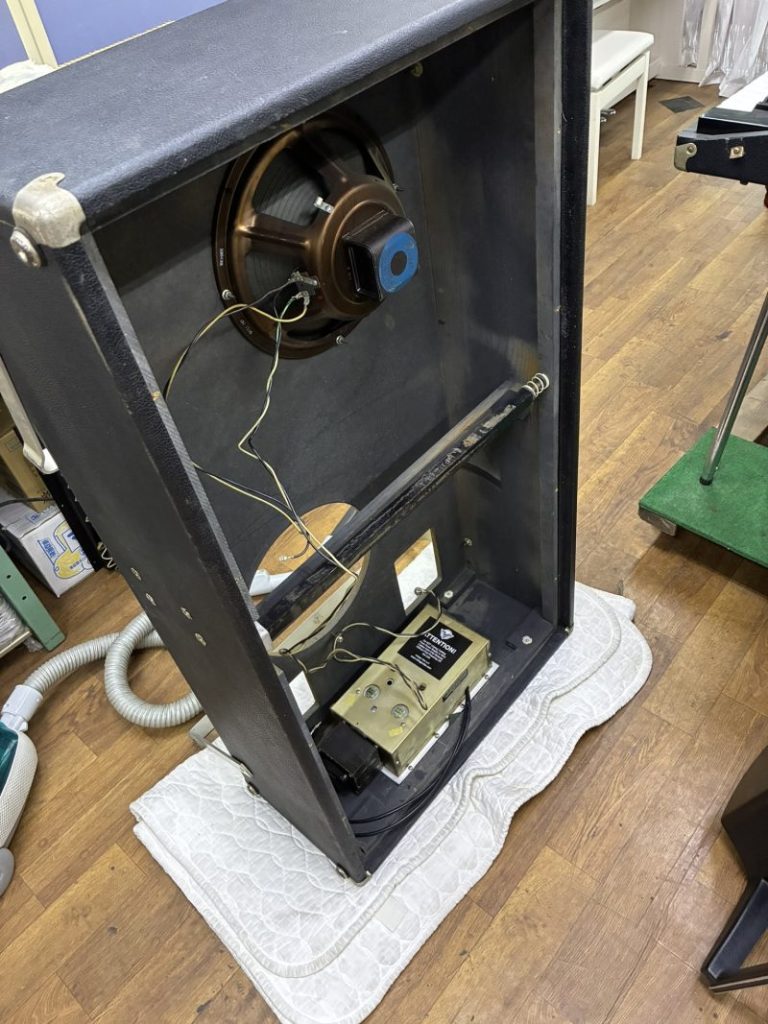

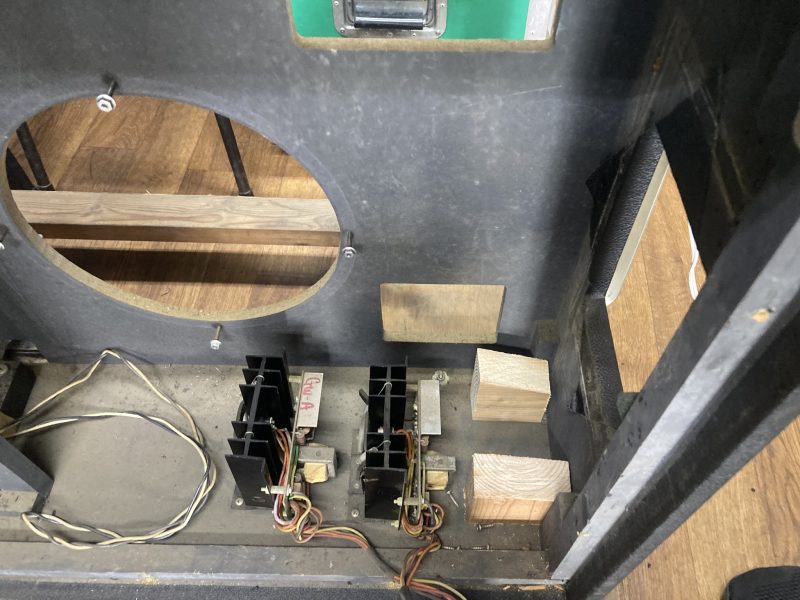

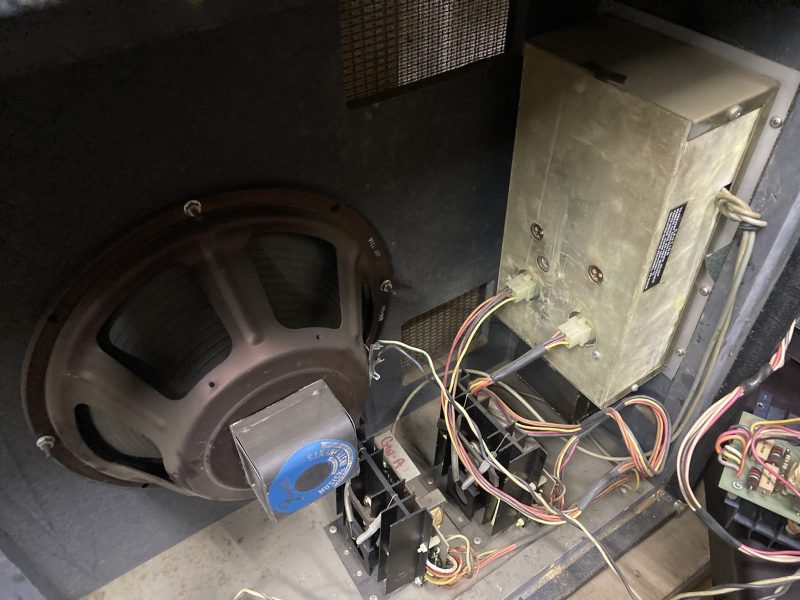

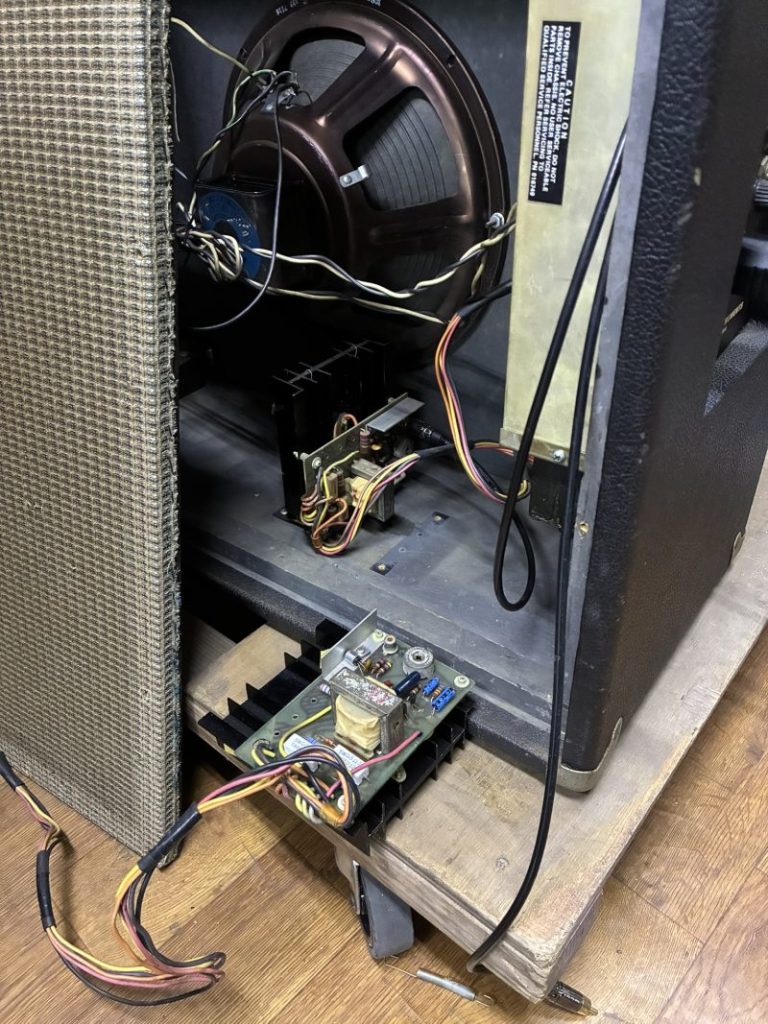

電源ユニットを取り外す為には背面のスピーカーパネルを外してから、前面のスピーカーネットを外し、スピーカーを１発を外す必要があります。これでやっと電源ユニットを取り外せますが、電源ユニット自体かなり重いので、下に木材を加工して受けのベースを作りました。
さて、これから電源ユニットの交換作業に入って行きますが、これがまた一苦労となります。

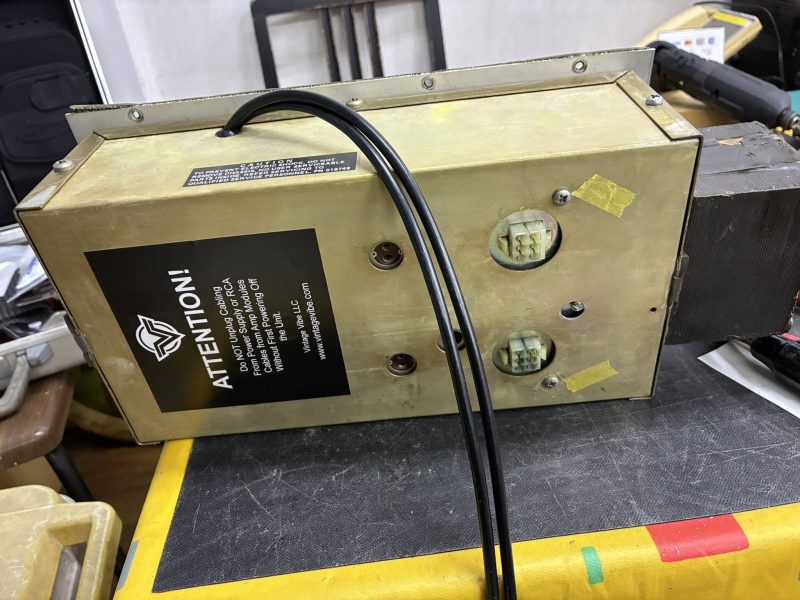

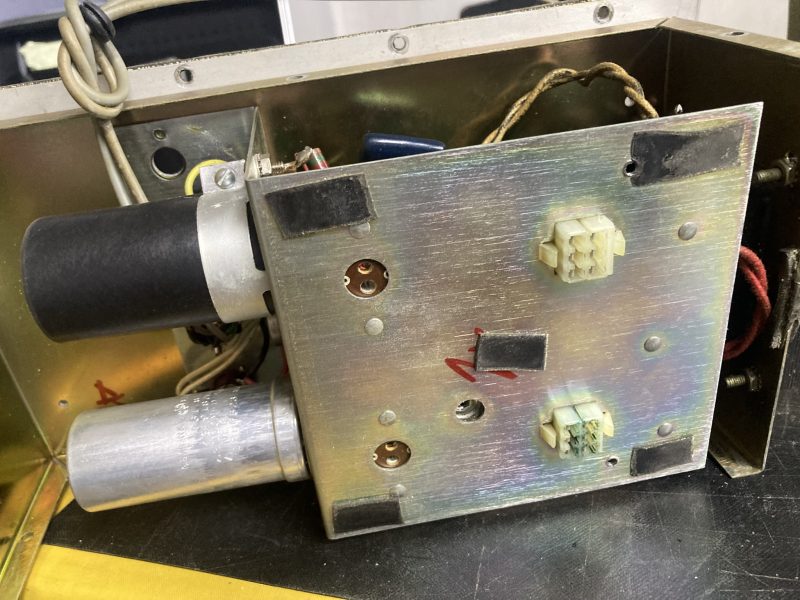

2026.04.26電源ユニットの背面カバーを外すのがかなり手ごわかったですが、何とか取り外せました。

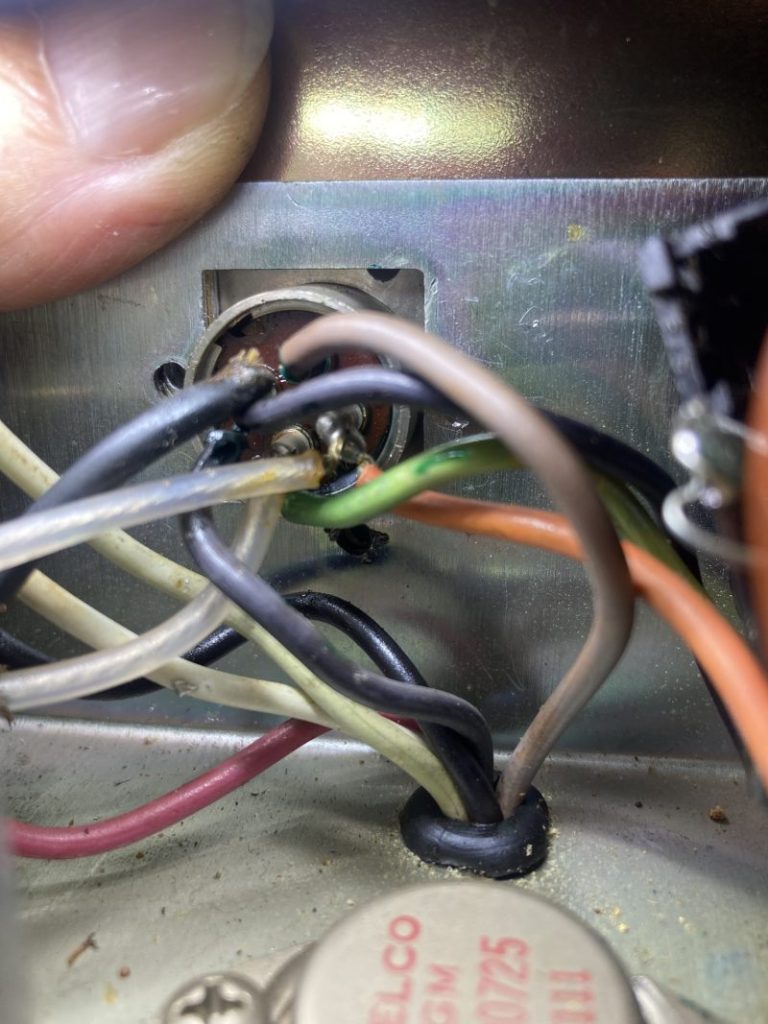

しかし一難去ってまた一難、プリアンプへつなげる４PINプラグが交換されていた為、配線をしっかりと記録しておかなければなりません。
念の為配線の画像を取っておきます。

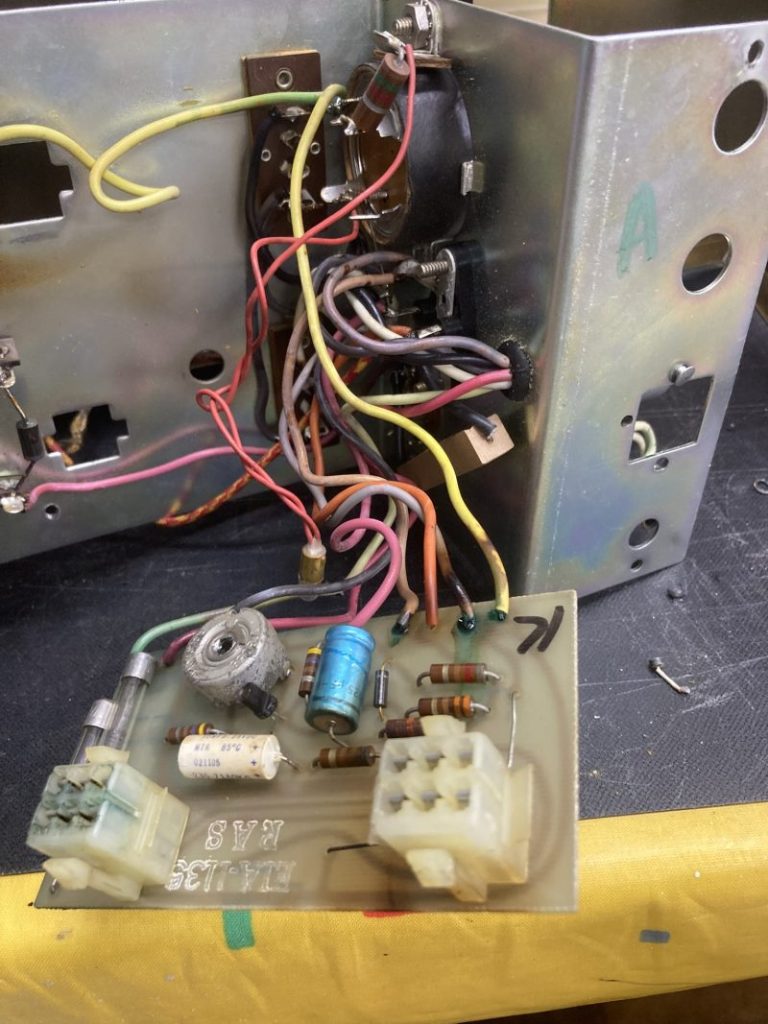

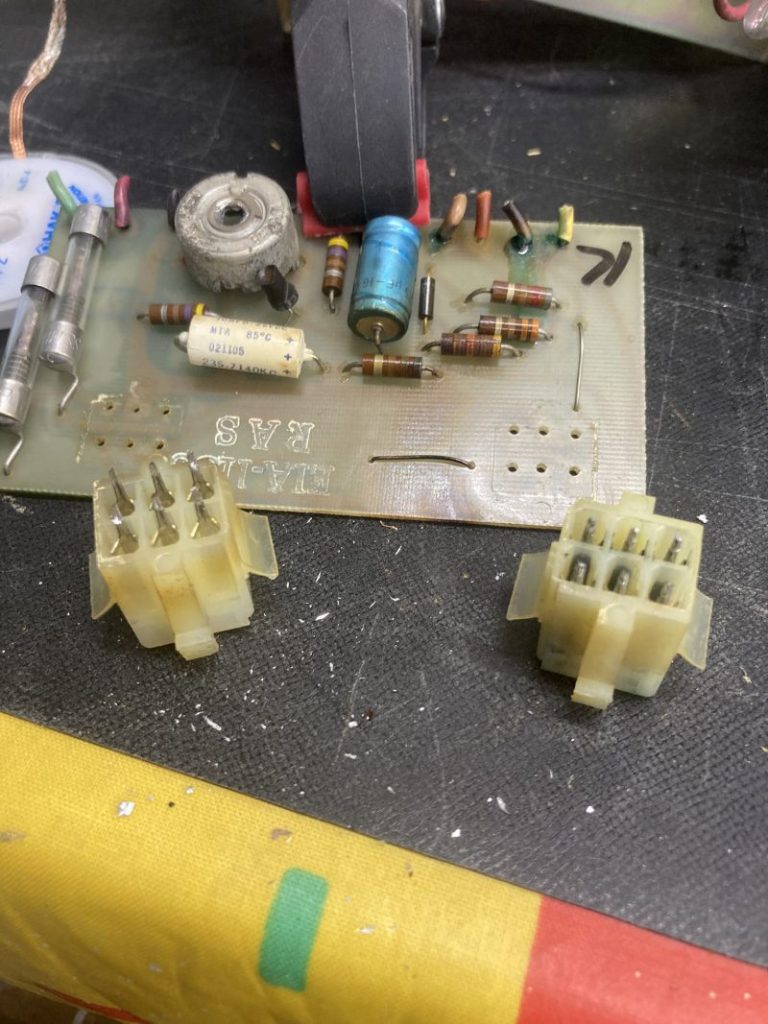

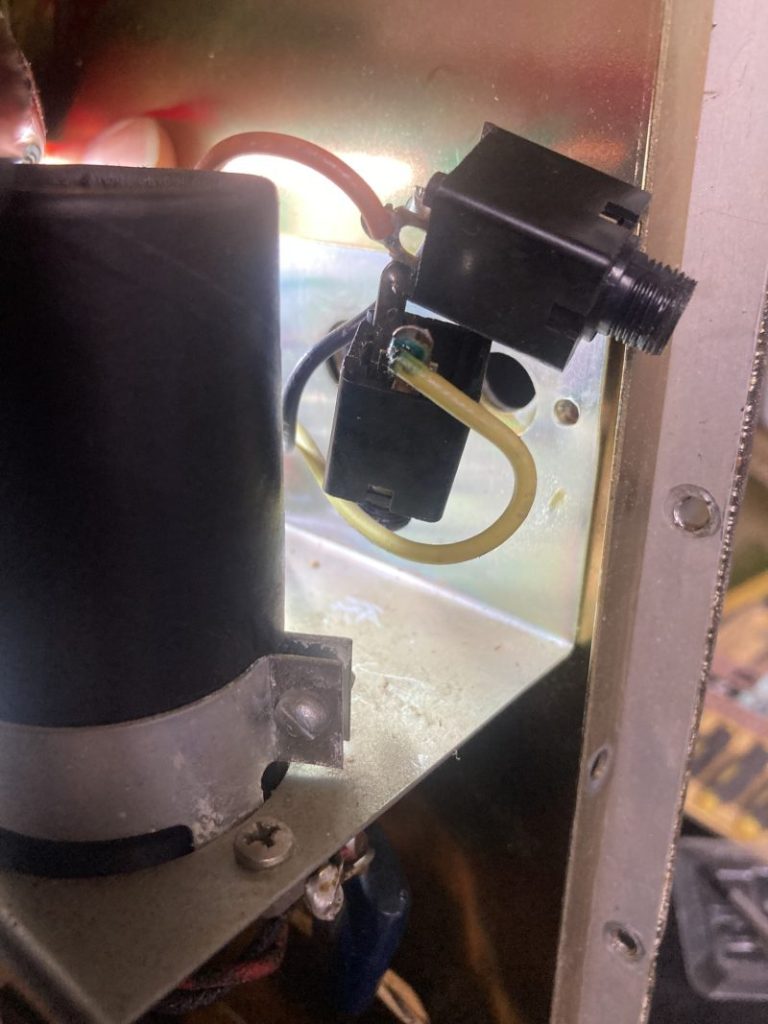

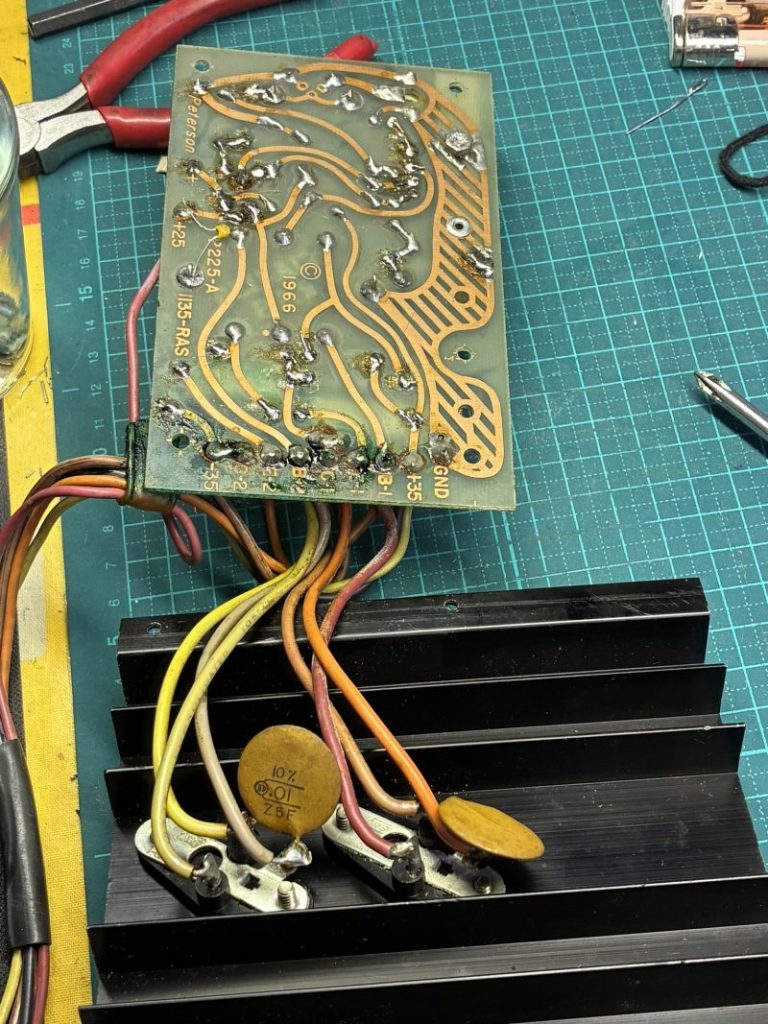

2026.04.27新たに電源ユニットをインストールする為に中の基盤やパーツを取り外して行きました。

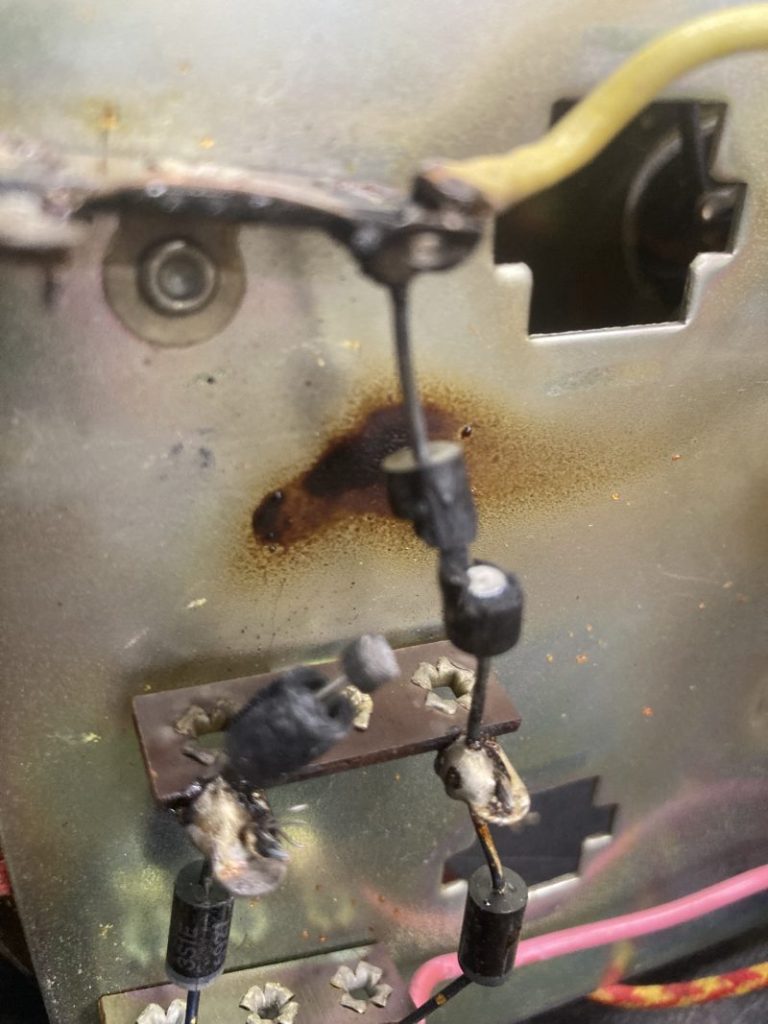

煙の原因はこれでした。整流用ダイオードが焦げて溶解していました。原因は特定出来ていませんが、取り合えずユニット全体を交換していきます。

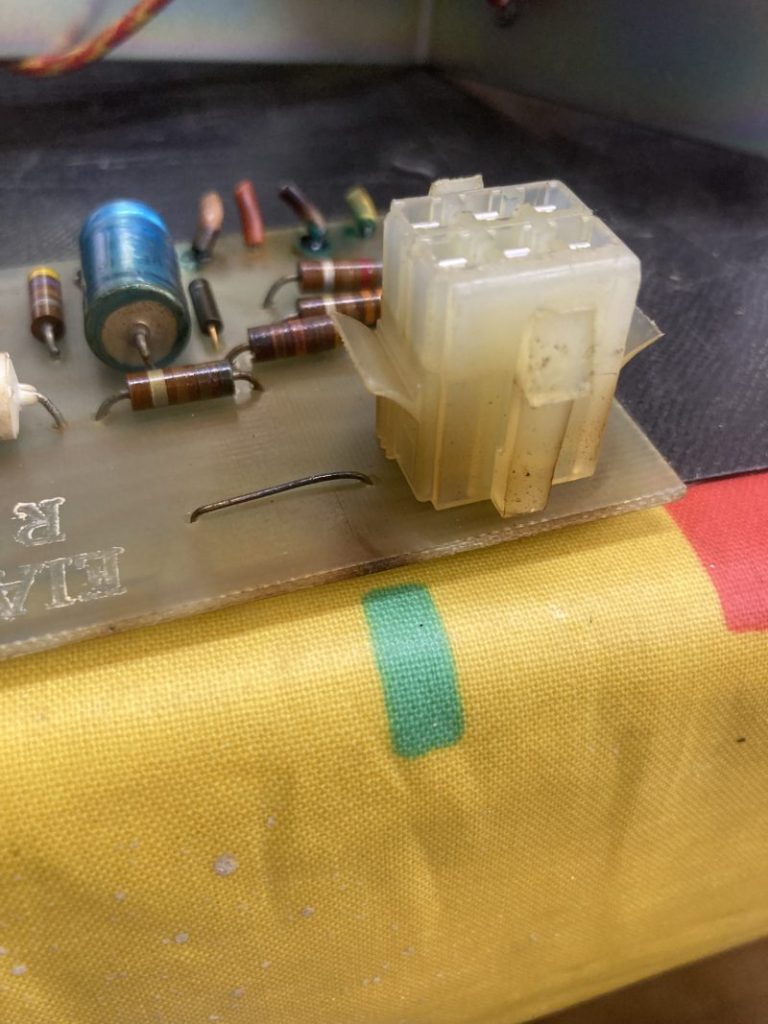

MOXソケットも煙で焦げていました。
このソケットは取り外して再度使用するので、洗浄しておきます。

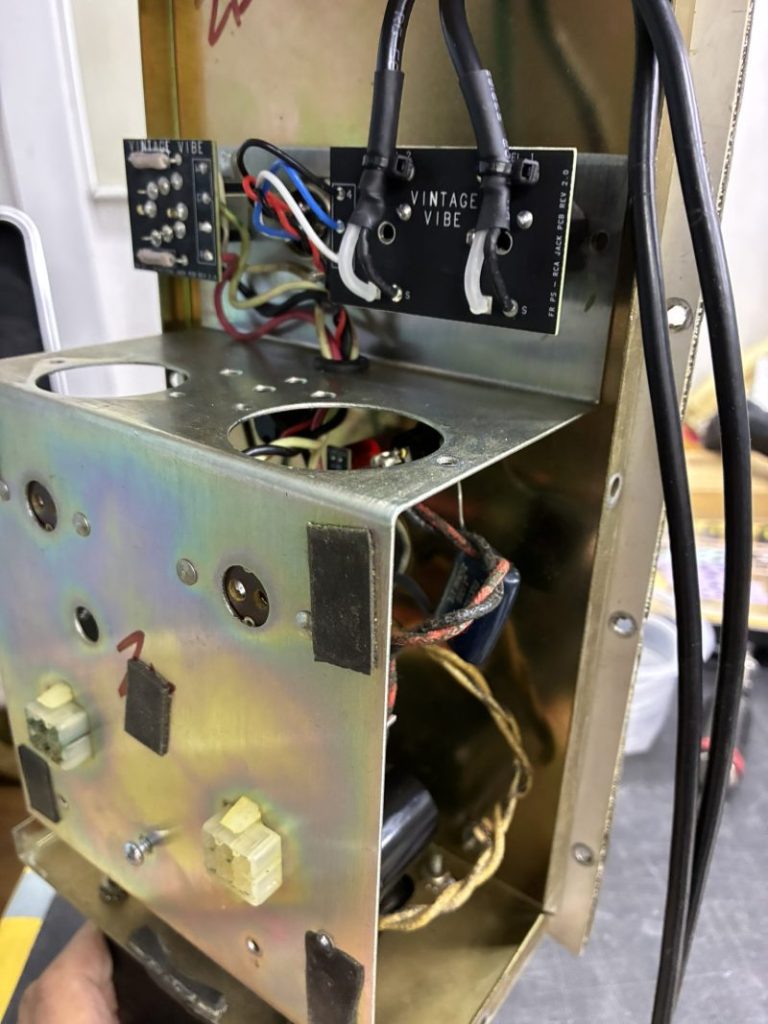

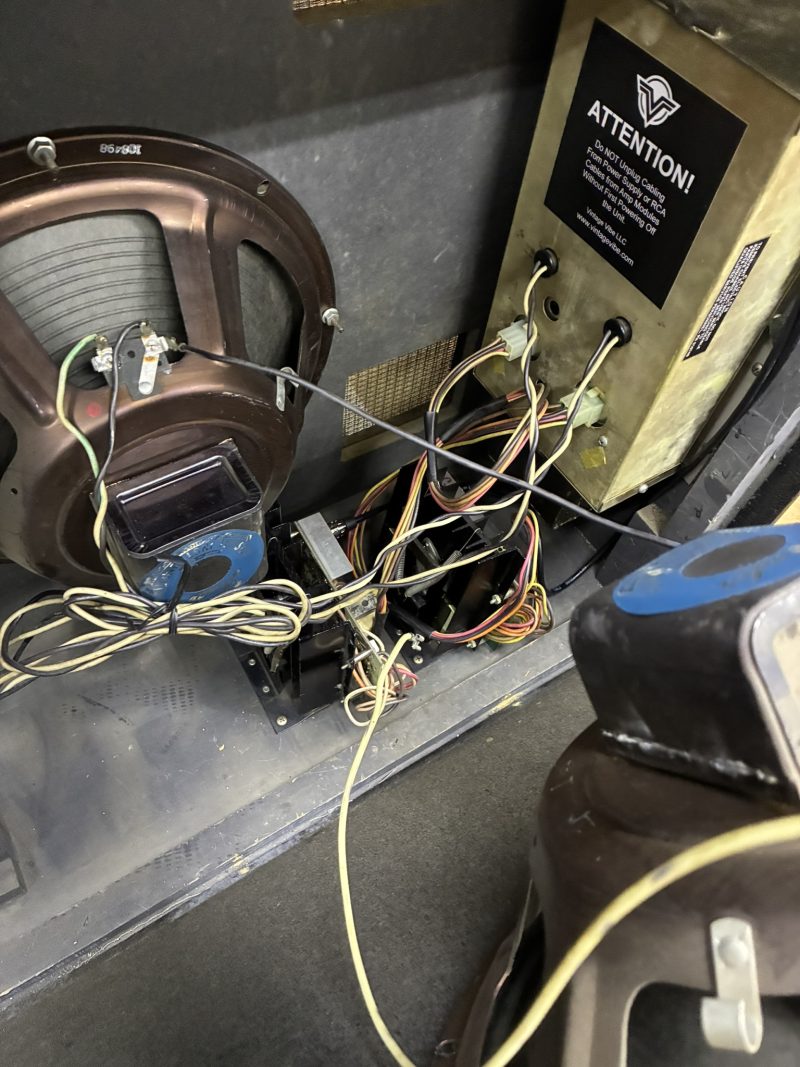

2026.04.29何とか電源ユニットをインストール出来ました。Molexソケットからの電圧も基準値でした。
取り合えず、今日は電圧チェックして背面のカバーをするまでで終了です。

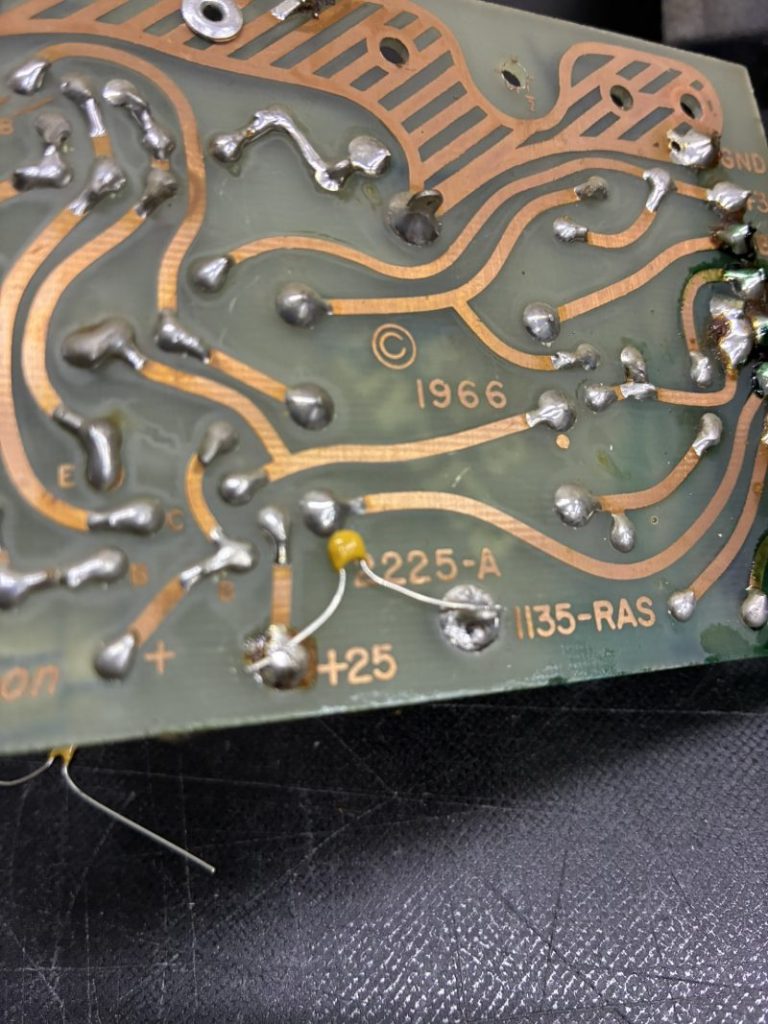

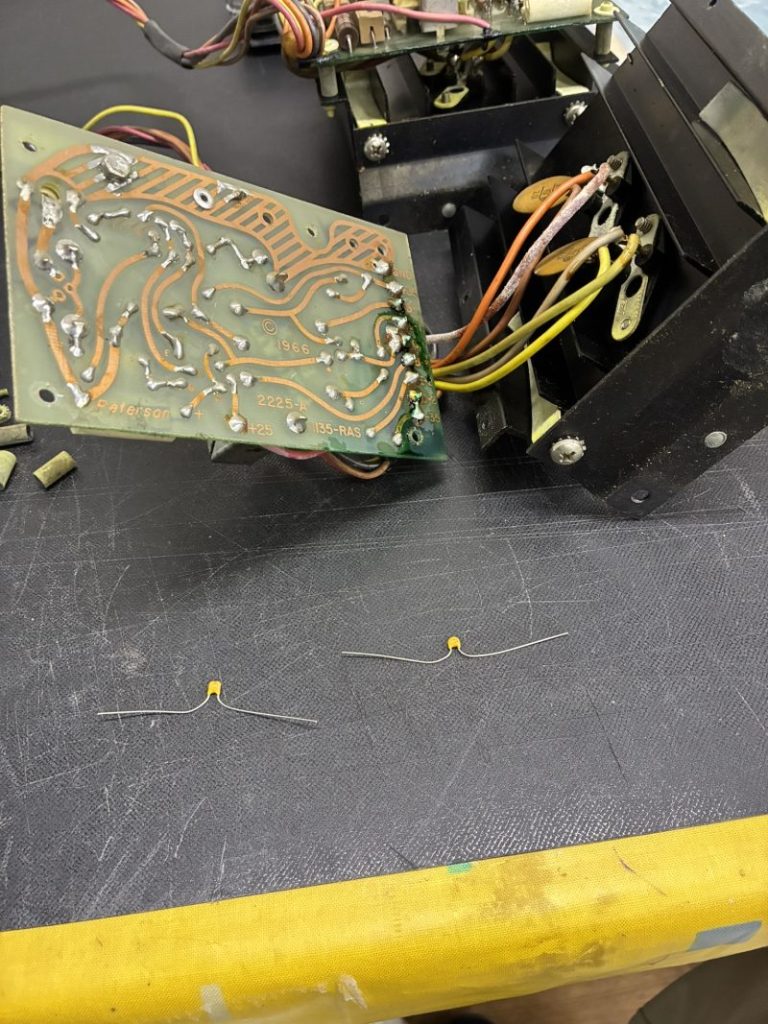

2026.04.30電源ユニットのパーツの交換を終えて、残りの作業でModule PCBへ1uFのセラミックコンデンサーのハンダ付けを行います。
ノイズ対策かと思いますが、インストールマニュアルに記載された通りに作業を行いました。
全てのインストール作業を終えて、本体に電源ユニットとモジュールPCBを取り付けます。電源ユニットは重いので、本体を寝かせた状態で取り付けします。こうする事で、ユニットの取り付け位置のずれやビスの緩み等のトラブルが解消されます。

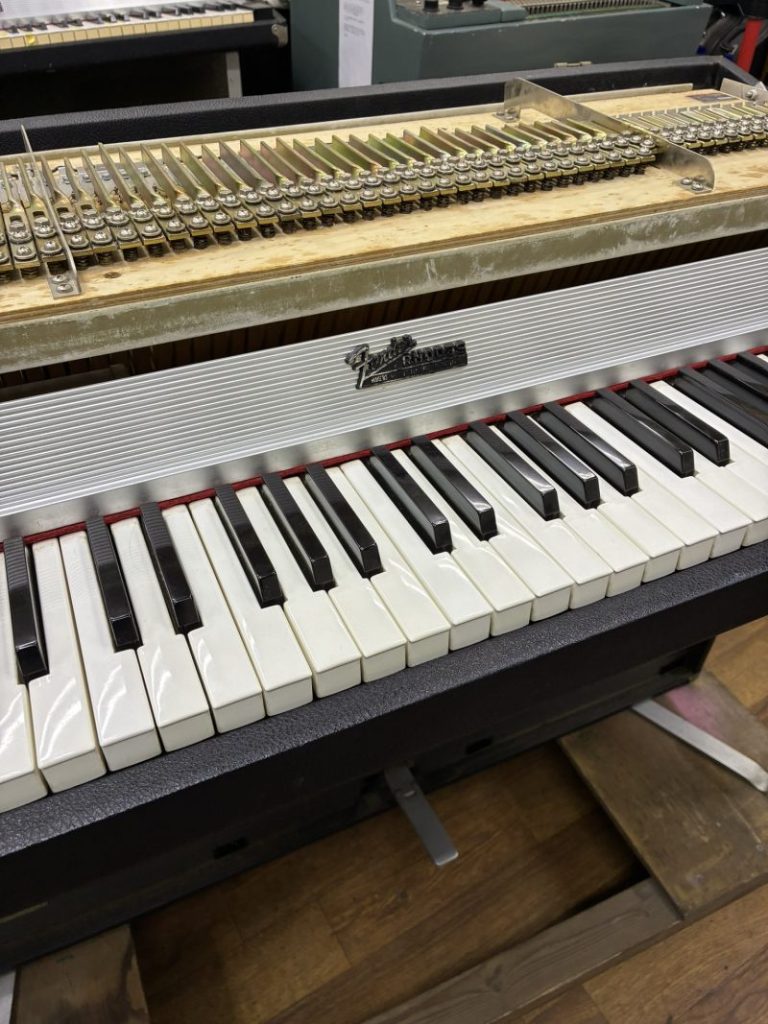

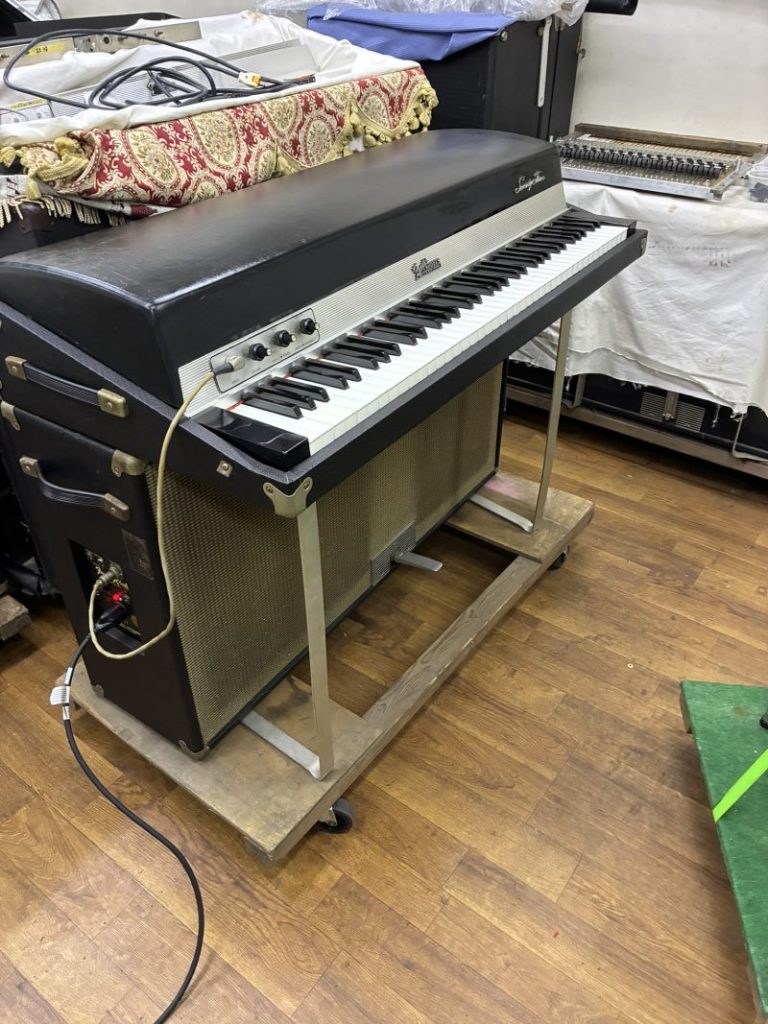

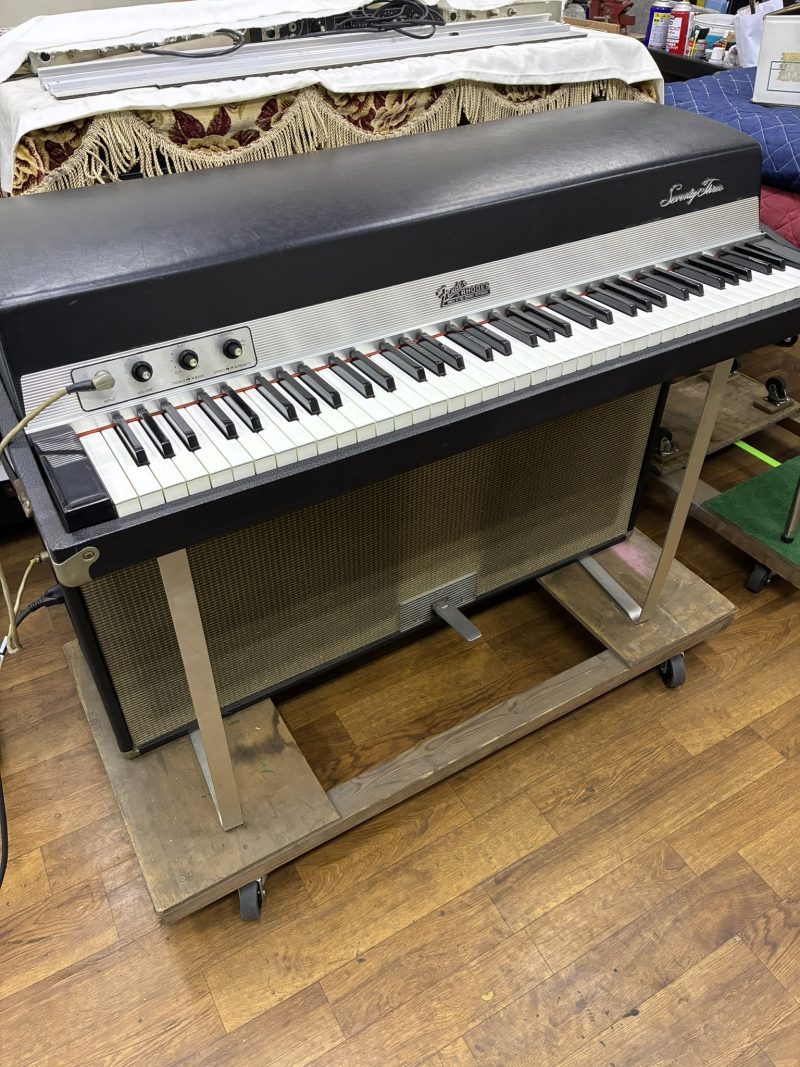

パーツ交換をした後の一発目の音出しは少々緊張します。取り合えず全てが問題無く機能してくれています。良かった！
ひとまずこれで修理作業は完了となります。
